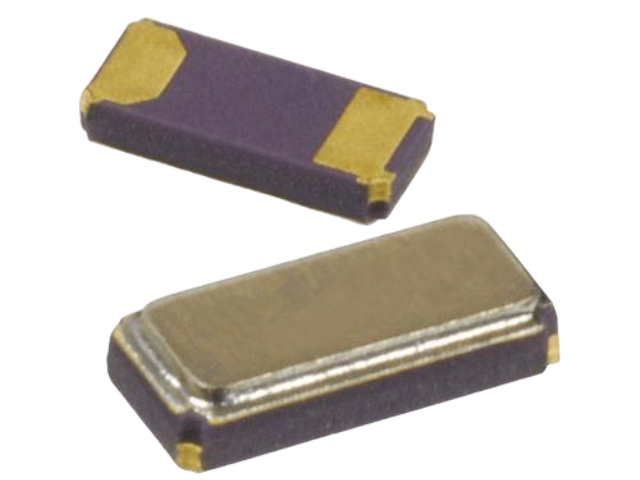

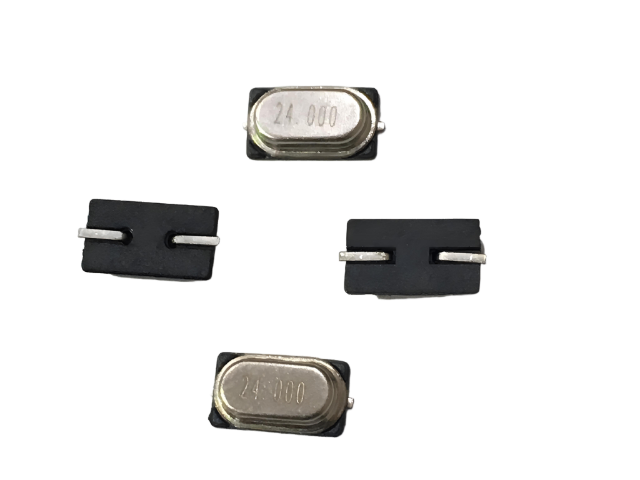

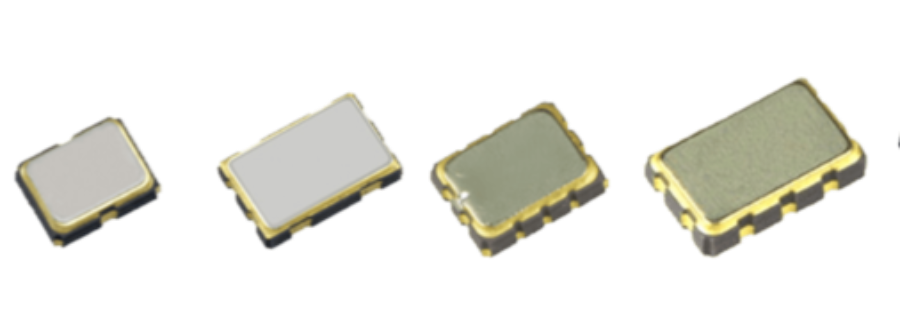

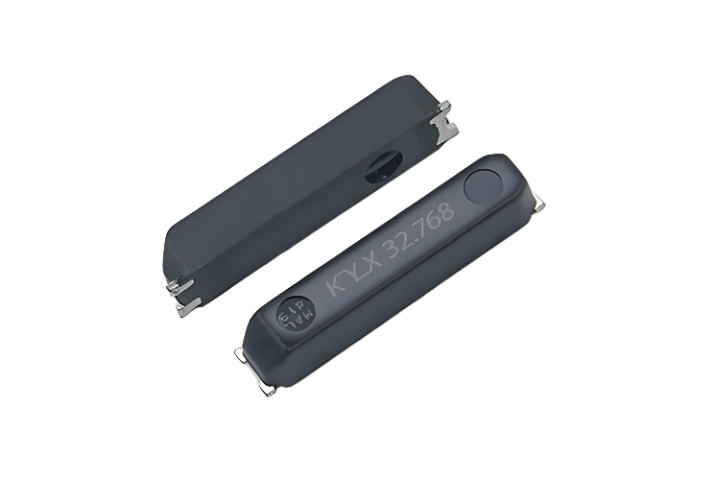

重量方面，傳統插件晶振因需金屬引腳與厚重外殼，單顆重量通常在 2-3g；而貼片晶振采用輕量化陶瓷或金屬薄片封裝，搭配微型化內部結構，單顆重量可控制在 0.1-0.3g，只為傳統插件晶振的 1/10。這種輕量化優勢，對可穿戴設備、微型傳感器等對重量敏感的產品尤為重要，例如智能手環采用貼片晶振后，整體重量可降低 5%-8%，佩戴舒適度提升，同時避免因元件過重導致的設備重心偏移問題。在適配設備設計上，貼片晶振的小巧特性打破了傳統插件晶振對設備結構的限制。對于追求輕薄化的智能手機、平板電腦，貼片晶振的超薄封裝（部分型號厚度只 0.3mm）可適配機身厚度 5mm 以下的設計，避免因元件厚度導致的機身凸起；在智能手表、藍牙耳機等小型化設備中，貼片晶振能靈活嵌入弧形 PCB 板、微型主板的狹小空間，無需為容納元件而擴大設備體積。此外，貼片晶振無需像插件晶振那樣預留引腳穿孔，可采用表面貼裝方式直接焊接在 PCB 板表面，減少鉆孔工序與板厚要求，進一步助力設備實現 “薄型化” 設計。無論是消費電子的顏值升級，還是智能硬件的形態創新，貼片晶振的體積與重量優勢都能提供有力支持，幫助客戶打造更具市場競爭力的輕薄化產品。我們的貼片晶振貨源充足，支持小批量試用和大批量采購，靈活滿足不同階段客戶的采購需求。鎮江KDS貼片晶振購買

在市場需求洞察層面，我們建立了專業的市場調研團隊，實時跟蹤消費電子、工業控制、汽車電子、5G 通信等領域的技術迭代與產品創新趨勢。通過與下游終端廠商、芯片設計公司深度合作，提前獲取新應用場景的技術需求 —— 例如當智能座艙、AR/VR 設備等新興領域出現時，能快速捕捉到其對小型化、高頻率穩定性、低功耗貼片晶振的需求，為生產調整與產品研發提供方向，避免盲目生產導致的資源浪費。生產計劃調整方面，我們采用柔性化生產模式，多條生產線可實現快速切換。常規生產線保持標準化產品的穩定供應，同時預留 2-3 條柔性生產線，專門用于新規格、新場景晶振的試產與批量生產。當市場出現新需求時，無需大規模改造生產線，只需調整設備參數、更換模具與原材料，即可在 3-5 個工作日內啟動試產，試產合格后迅速擴大產能，15 個工作日就能實現新場景產品的批量交付，大幅縮短從需求到量產的周期。浙江揚興貼片晶振采購不同于傳統插件晶振，貼片晶振體積更小、重量更輕，能節省PCB板空間，適配小型化、輕薄化電子設備設計。

CE 認證則是產品進入歐盟及歐洲經濟區（EEA）市場的強制性**認證，涵蓋電磁兼容性（EMC）、低電壓指令（LVD）等關鍵要求。我們的貼片晶振通過 EMC 測試，能有效控制電磁輻射與抗干擾能力，避免對其他電子設備造成干擾；同時符合 LVD 低電壓**標準，在 1.8V-5V 工作電壓范圍內，絕緣性能、防觸電保護等指標均達到歐盟**規范。獲得 CE 認證后，產品可自由流通于歐盟 27 國及瑞士、挪威等 EEA **，無需針對不同**單獨申請認證，大幅簡化出口流程。此外，針對不同地區的特殊要求，我們還可根據客戶需求提供 FDA（美國食品藥品監督管理局）認證（適配**監控設備出口美國）、CPSC 認證（美國消費品**認證）等額外認證服務。所有認證文件均由國際認可的檢測機構出具，具備全球公信力，可有效應對各國海關的查驗與監管。無論是客戶將搭載我們晶振的安防監控設備出口歐洲，還是工業監控設備銷往美洲，都能憑借完善的國際認證體系，快速通過進口國的貿易審查，避免因認證缺失導致的貨物扣押、罰款或市場禁入等問題，真正實現 “一次認證，全球通行”，為客戶的全球業務拓展保駕護航。

我們深知，采用高質量的材料對于制造優越品質的貼片晶振至關重要。我們的貼片晶振采用的石英晶體材料，具有出色的穩定性和可靠性。這種材料的老化率低，意味著我們的產品在長時間使用過程中仍能保持良好的性能，不會因時間而出現退化。此外，由于壽命長，我們的貼片晶振能夠降低設備的后期維護成本。您無需頻繁更換晶振，從而減少了維護時間和成本。此外，我們的產品還具備優越的抗震性能，能夠在惡劣的工作環境下穩定運行。這進一步減少了因外部環境因素導致的性能問題，從而降低了維護成本。我們始終堅持以客戶為中心，致力于為客戶提供好產品和專業的服務。選擇我們的貼片晶振，您不僅能享受到優越的產品性能，還能獲得我們技術支持和售后服務。我們承諾，無論何時何地，只要您需要，我們都會立即響應并提供專業的解決方案。因此，無論是為了保障設備的長期穩定運行還是降低后期維護成本，我們的貼片晶振都是您理想的選擇。我們的貼片晶振經過嚴格的高低溫測試，-40℃至 85℃環境下仍能保持穩定性能，適用場景廣！

貼片晶振具備的良好抗電磁干擾能力，是其在復雜電子環境中穩定工作的重要保障，通過從設計、材質到結構的全維度優化，有效抵御外部電磁干擾，同時避免自身成為干擾源，確保頻率輸出始終穩定，為設備可靠運行筑牢防線。在抗干擾設計上，我們采用多重電磁屏蔽技術。晶振內部振蕩電路包裹高導電率的金屬屏蔽層，能有效阻擋外部電磁輻射穿透，減少射頻信號、靜電放電等對振蕩電路的干擾；同時，電路設計中加入低通濾波模塊，可過濾外部電網或其他電子元件產生的高頻噪聲，避免干擾信號進入晶振內部影響頻率穩定性。例如在工業車間，設備密集且電機、變頻器等易產生強電磁輻射，搭載該設計的貼片晶振，能抵抗電磁輻射對頻率的干擾，保障 PLC、傳感器等設備的時序精確性。我們提供的貼片晶振產品規格齊全，涵蓋不同尺寸、頻率、電壓等參數，可直接匹配您的產品設計需求。無錫KDS貼片晶振電話

貼片晶振采用先進的貼片封裝工藝，焊接效率高、可靠性強，大幅降低電子設備生產過程中的不良率。鎮江KDS貼片晶振購買

作為源頭廠家，我們深知在快速變化的市場環境中，擁有完善的生產體系和高產能是滿足客戶需求的關鍵。我們建立了先進的生產線，并配備了高效的生產團隊，確保每日能生產出超過 10 萬顆高質量的貼片晶振。這種大規模的生產能力使我們能夠快速響應大額訂單的需求，確保客戶在緊急情況下也能及時獲得所需的產品。我們的生產體系經過精心設計和優化，能夠?qū)崿F(xiàn)高效、穩定的生產。我們采用先進的自動化設備和智能化管理系統，確保每一顆貼片晶振都能達到高標準的質量要求。此外，我們還具備靈活的生產調度能力，可以根據市場需求進行快速調整，以滿足不同客戶的需求。鎮江KDS貼片晶振購買
