首先根據工業造型需要設計出結構，制作出油泥模型之后將其送到風洞實驗室去測量空氣動力學性能，然后再根據實驗結果對模型進行反復修改直到獲得滿意結果為止，如此所得到的比較終油泥模型才是符合需要的模型。如何將油泥模型的外形精確地輸入計算機成為電子模型，這就需要采用逆向工程軟件。首先利用三坐標測量?jī)x 器測出模型表面點陣數據，然后利用逆向工程軟件(例如:Imageware surfacer)進行處理即可獲得 class 1 曲面.

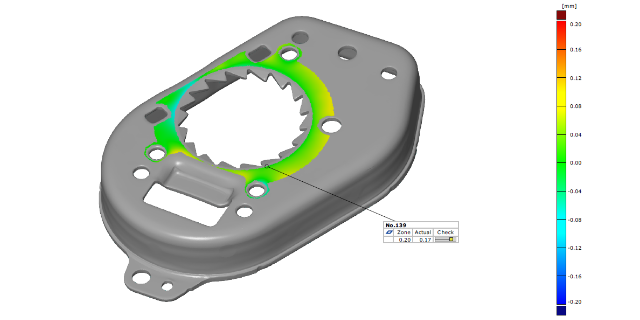

隨著科學技術的進步和消費水平的不斷提高，其它許多行業也開始紛紛采用逆向工程軟件進行產品設計。以微軟公司生產的鼠標器為例，就其功能而言，只需要有三個按鍵就可以滿足使用需要，但是，怎樣才能讓鼠標器的手感比較好，而且經過長時間使用也不易產生疲勞感卻是生產廠商需要認真考慮的問題。因此微軟公司首先根據人體工程學制作了幾個模型并交給使用者評估，然后根據評估意見對模型直接進行修改，直至修改到大家都滿意為止，之后再將模型數據利用逆向工程軟件Imageware 生成 CAD 數據。當產品推向市場后，由于外觀新穎、曲線流暢，再加上手感也很好，符合人體工程學原理，因而迅速獲得用戶的一般認可，產品的市場占有率大幅度上升. 誤差以彩色圖形直觀顯示。蘇州**好逆向工程哪家好

應用范圍編輯在計算機技術飛速發展的現在，三維的幾何造型技術已被制造業應用于產品及工模具的設計、方案評審、自動化加工制造及管理維護各個方面。我們從上游廠商接收的技術資料可能是各種數據類型的三維模型，但是，由于各種原因，我們所面對的可能并非CAD的模型，而是實實在在的實物樣件，有時，甚至可能連一張可以參考的圖紙也不存在，這就為我們?cè)诤罄m(xù)的工作中采用先進的設計手段和先進的制造技術帶來了很大的障礙，我們必須通過各種測量手段及三維幾何建模方法，將原有實物（產品原型或油泥模型）轉化為計算機上的三維數字模型，在CAD領域，這就是所謂的逆向工程技術。蘇州**好逆向工程哪家好在連接的曲面之間，用已存在的曲面定義帶有選項的正切連續性的邊界。

模型要求的品質也關系到對模塊的選用，比如對于A 級曲面，就要求選用軟件必須具備方便和直接的曲面調整手段，強大的曲面檢測功能，而且檢測結果必須是動態的，即曲面調整的同時檢測結果動態更新。當然，工程上沒有完全一樣的東西，以汽車外表面的A 級曲面為例，對二個面片之間的聯接誤差，主要大面:相切誤差應為0，而曲率誤差允許在0.1以內;對于其它曲面相切誤差允許在10分以內。

逆向工程技術測量手段

如需要比較精確的表達原始實物，則采用ATOS藍光掃描和激光掃描數字成像測量方法比較方便和準確

三、曲面創建過程 決定生成那種曲面。 同曲線一樣，可以考慮生成更準確的曲面、更光順的曲面(例如 class 1 曲面)，或兩者兼顧，可根據產品設計需要來決定。 創建曲面。 創建曲面的方法很多，可以用點陣直接生成曲面(Fit free form)，可以用曲線通過蒙皮、掃掠、四個邊界線等方法生成曲面，也可以結合點陣和曲線的信息來創建曲面。還可以通過其它例如圓角、過橋面等生成曲面。 診斷和修改曲面。 比較曲面與點陣的吻合程度，檢查曲面的光順性及與其它曲面的連續性，同時可以進行修改，例如可以讓曲面與點陣對齊，可以調整曲面的控制點讓曲面更光順，或?qū)η孢M(jìn)行重構等處理。從CAD數模得到的產品模型。

CopyCAD

CopyCAD 是由英國 DELCAM 公司出品的功能強大的逆向工程系統軟件，它能允許從已存在的零件或?qū)嶓w模型中產生三維CAD模型。該軟件為來自數字化數據的 CAD 曲面的產生提供了復雜的工具。CopyCAD 能夠接受來自坐標測量機床的數據，同時GZ機床和激光掃描器。

CopyCAD 簡單的用戶界面允許用戶在盡可能短的時間內進行生產，并且能夠快速掌握其功能，即使對于初次使用者也能做到這點。使用 CopyCAD 的用戶將能夠快速編輯數字化數據，產生具有高質量的復雜曲面。該軟件系統可以完全控制曲面邊界的選取，然后根據設定的公差能夠自動產生光滑的多塊曲面 ，同時，CopyCAD 還能夠確保在連接曲面之間的正切的連續性。

該軟件的主要功能如下:

數字化點數據輸入

DUCT 圖形和三角模型文件

CNC 坐標測量機床

分隔的 ASCII 碼和 NC 文件

激光掃描器、三維掃描器和 SCANTRON

PC ArtCAM

Renishaw MOD 文件

點操作

能夠進行相加、相減、刪除、移動以及點的隱藏和標記等點編輯

能夠?yàn)闇y(cè)量探針大小對模型的三維偏置進行補償

能夠進行模型的轉換、縮放、旋轉和鏡像等模型轉換

能夠?qū)ζ矫妗⒍噙呅位蚱渌Ｐ瓦M(jìn)行模型裁剪 降低企業開發新產品的成本與風險;蘇州進口逆向工程量大從優

報告比較大限、中間值和標準值的錯誤背離。蘇州**好逆向工程哪家好

高級建模(Advanced Modeling)

高級造型能力提供了一一個致的設計流程， 并同時很大程度地保證了模型的美觀、真實

和曲面的光順。

貧味通過直覺造型工具，你可以利用曲線、曲面或者測量點來創建自由幾何。動態曲面修改

工具允許設計變更以交互的方式進行探究，并立即將設計所蘊涵的美學和工程信息可視化。

怕面實時診斷工具的使用對加工前的曲面質量提供了分析，包括視覺觀察和定量分

析，因此消除了產生錯誤猜測的可能。這些工具可作為種手段來識別曲 面曲率和高光效果，

以發現曲面瑕疵、偏差和缺陷。

封樂 高效的連接性管理工具保證了曲面和曲面過渡非常完美，甚至連嚴格的Class A曲面

也不例外。

街5將所有的全相關曲面工具加在一起，無論進行自由幾何模型的可行性設計研究，還是創

建符合生產質量要求的曲面，都將實現在生產力方面的巨大提高。

蘇州**好逆向工程哪家好
